Рубрика «Стеклоэнергетика». Высшие гармоники. Гармоничное решение проблемы

Уважаемые коллеги!

Предлагаем вашему вниманию статью, подготовленную Комитетом по энергоэффективным технологиям Ассоциации «СтеклоСоюз» России (ССР). Данный материал входит в серию публикаций, посвящённых проблемам энергоснабжения предприятий стекольной промышленности.

Современное стекольное производство — это симфония точности. Но представьте, что в отлаженный оркестр оборудования внезапно врываются какофонические диссонансы. Эти «диссонансы» в электросети — высшие гармоники тока — незаметная на первый взгляд, но одна из самых острых проблем, способных нарушить технологический ритм и ударить по прибыли.

Откуда берется «электрический шум»?

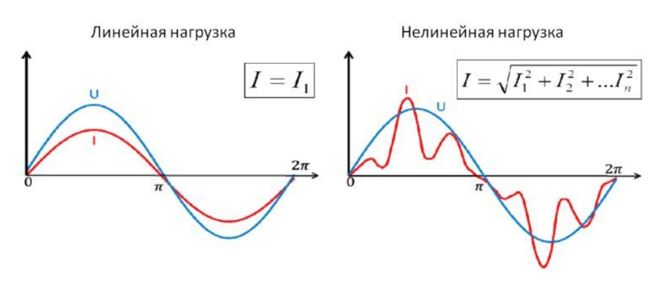

Идеальный переменный ток имеет гладкую синусоидальную форму. Однако большинство современного оборудования на вашем заводе — это нелинейные нагрузки. Преобразователи частоты для приводов стеклоформующих машин, системы питания электродов стекловаренных печей, источники бесперебойного питания — все они «включают-выключают» ток, искажая его чистую синусоиду. В результате в сети появляются паразитные колебания, кратные основной частоте (50 Гц) — гармоники 3-го, 5-го, 7-го порядка и выше.

Чем опасны гармоники для стекольного производства?

Тишина в электросети — залог стабильности. Высшие гармоники создают целый спектр проблем:

Для оборудования: перегрев и преждевременный выход из строя силовых трансформаторов, кабелей и электродвигателей. Это ведет к незапланированным простоям и дорогостоящему ремонту.

Для технологии: скачки и помехи в сети могут вызывать сбои в работе чувствительной контрольно-измерительной аппаратуры и систем управления. Малейшее отклонение в температурном режиме варки или отжига — и страдает качество стекла, растет процент брака.

Финансовые потери: штрафы от энергоснабжающих компаний за «загрязнение» сети и низкий коэффициент мощности (cos φ). Повышенный расход электроэнергии, которая уходит не на нагрев печи, а на нагрев проводов.

Оставлять проблему без внимания — значит мириться с постоянными рисками. К счастью, эффективные методы борьбы существуют.

1. Пассивные фильтры. Это надежные и проверенные «глушители» гармоник. Они настраиваются на определенную частоту-вредитель и поглощают ее. Однако они громоздки и могут вступать в резонанс с сетью, порождая новые проблемы. Они статичны и не могут адаптироваться к изменениям в нагрузке.

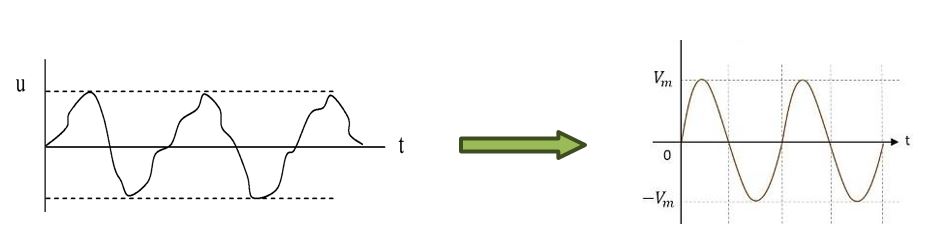

2. Активные фильтры (АФ). Это интеллектуальные стражи вашей сети. АФ в реальном времени анализируют искажения и генерируют гармоники точно такой же величины, но в противофазе. В результате вредоносные составляющие компенсируются. Но настоящим прорывом стало появление Динамических Активных Фильтров Гармоник (ДАФГ).

ДАФГ: Интеллектуальный щит для вашей энергосистемы

Динамический активный фильтр — это не просто компенсатор, это активный участник управления качеством электроэнергии. В отличие от простых решений, ДАФГ обладает уникальными способностями:

Динамическая адаптация: устройство автоматически меняет свои характеристики при изменении параметров сети, подстраиваясь под любые колебания нагрузки ваших стекловаренных печей и формовочных машин. Это гарантирует защиту в режиме реального времени.

Многоцелевая компенсация: один ДАФГ решает комплекс проблем:

• Подавляет весь спектр высших гармоник (до 50-й включительно).
• Компенсирует реактивную мощность с миллисекундной скоростью, предотвращая перекомпенсацию.
• Устраняет перекос фаз и «просадки» напряжения.

Высокая эффективность: на практике ДАФГ уменьшает гармонические искажения тока приблизительно на 90%, возвращая сети чистую синусоиду.

Безопасность и масштабируемость: устройство автоматически ограничивает ток компенсации, исключая риск перегрузки. При необходимости несколько ДАФГ можно легко объединить для увеличения общей мощности, создавая гибкую и растущую систему защиты.

Почему выбирают ДАФГ для стекольной промышленности?

Стеклоделие — энергоемкое и высокотехнологичное искусство, где стабильность — синоним качества. Высшие гармоники подрывают эту стабильность.

Внедрение ДАФГ — это не статья расходов, а стратегическое вложение в:

• Бесперебойность производства: Защита дорогостоящего оборудования от перегрева и поломок.
• Стабильность качества: Исключение технологических сбоев, вызванных помехами в сети, и снижение брака.
• Прямую экономию: Снижение счетов за электроэнергию и отсутствие штрафов за низкое качество энергии.

Результат — гармоничный процесс и прозрачная выгода.

Для выработки оптимального решения, объединяющего требования стандартов и специфику стекольного производства, специалисты Технического комитета по качеству электроэнергии Ассоциации "СтеклоСоюз" России и инженеры ООО «РиМтехэнерго» готовы предложить комплексный подход. Мы обеспечим полный цикл: от аудита вашей энергосистемы до подбора оборудования, проектирования и внедрения надежной системы фильтрации, гарантированно соответствующей технологическим ритмам вашего предприятия.

Наша цель — не просто продажа оборудования, а создание гармоничной и экономически эффективной энергетической среды для вашего производства.

P.S. В следующем выпуске: Гармоники и реактивная мощность. Взрывоопасный коктейль.
