За последние десятилетия источники бесперебойного питания прошли впечатляющий путь эволюции — от простых стабилизаторов до интеллектуальных систем, способных имитировать работу мощных генераторов. В этой статье мы проследим ключевые этапы развития ИБП в соответствии с международным стандартом IEC 62040-3 и разберемся, как современные технологии обеспечивают беспрецедентную надежность электроснабжения стекольных производств.

Три кита современной классификации ИБП

Согласно актуальной версии международного стандарта IEC 62040-3:2021, все современные ИБП делятся на три основные топологии, каждая из которых представляет собой определенный этап в развитии технологии.

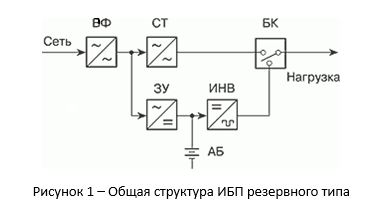

1. ИБП резервного типа (Passive Standby, Off-Line)

Это наиболее простая и экономичная топология, идеально подходящая для защиты персональных компьютеров, офисной техники и другой маломощной нагрузки, не критичной к кратковременным перерывам в питании.

Принцип работы:

В нормальном режиме нагрузка питается напрямую от сети через входной фильтр (ВФ) и, в более продвинутых моделях, стабилизатор (СТ). Стабилизатор, выполненный в виде автотрансформатора с переключаемыми отводами, расширяет диапазон входного напряжения, при котором ИБП не переходит на батареи.
Инвертор (ИНВ) в это время отключен и находится в режиме ожидания.
При отклонении напряжения за допустимые пределы или полном пропадании сети блок коммутации (БК), выполняющий роль автомата ввода резерва (АВР), за конечное время (обычно единицы миллисекунд) переключает нагрузку на инвертор.

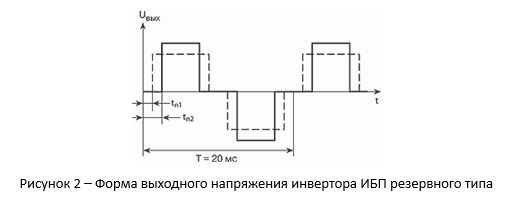

В автономном режиме инвертор питает нагрузку от аккумуляторной батареи (АБ), формируя на выходе напряжение несинусоидальной формы — прямоугольную с регулируемыми паузами (меандр). Такая форма стабилизирует действующее значение напряжения 50 Гц, но не подходит для чувствительного оборудования.

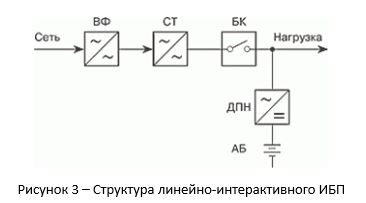

2. ИБП линейно-интерактивного типа (Line-Interactive)

Эта топология является эволюцией резервных ИБП и предлагает лучшую стабилизацию напряжения без перехода на батареи, что делает её популярной для защиты сетевого оборудования, серверов начального уровня и систем видеонаблюдения.

Принцип работы:

Главное конструктивное отличие — наличие двунаправленного преобразователя напряжения (ДПН), который совмещает в себе функции инвертора и зарядного устройства.
В нормальном режиме ДПН находится в режиме ожидания или активно взаимодействует с сетью, выполняя коррекцию напряжения. Для этого, как и в резервных ИБП, используется стабилизатор (автотрансформатор).
Ключевая особенность — возможность дополнительной стабилизации выходного напряжения методом "Дельта-преобразования", когда ДПН добавляет или вычитает из сетевого напряжения необходимую разницу, компенсируя просадки или всплески.
При пропадании сети БК переключает нагрузку на ДПН, который теперь работает как инвертор и формирует на выходе уже синусоидальное напряжение.

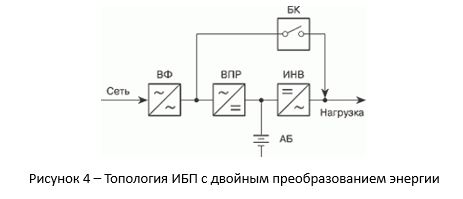

3. ИБП с двойным преобразованием (Double-Conversion, On-Line)

Эта топология обеспечивает максимальный уровень защиты и является единственно верным решением для критически важного оборудования: мощных серверов, ЦОД, телекоммуникационных систем, промышленных автоматизированных линий и медицинской аппаратуры.

Принцип работы:

Нагрузка постоянно питается через цепь выпрямитель-инвертор. Сетевое напряжение сначала преобразуется выпрямителем в стабильное постоянное, а затем инвертором — обратно в идеальное переменное синусоидальное напряжение. Это и есть «двойное преобразование».
Аккумуляторная батарея постоянно подключена к промежуточной цепи постоянного тока, поэтому при пропадании сети мгновенного переключения не происходит — инвертор просто продолжает работать, используя энергию АБ.
Выпрямитель может быть управляемым (на IGBT-транзисторах или тиристорах) или неуправляемым (диодным). Современные инверторы выполняются на IGBT-транзисторах, работающих на высоких частотах (10-50 кГц), что в паре с выходным фильтром позволяет получать на выходе чистую синусоиду.
Для повышения надежности в схему включен статический байпас (BYPASS) — цепь автоматического шунтирования, которая мгновенно переводит нагрузку напрямую на сеть в случае перегрузки или внутренней неисправности ИБП.

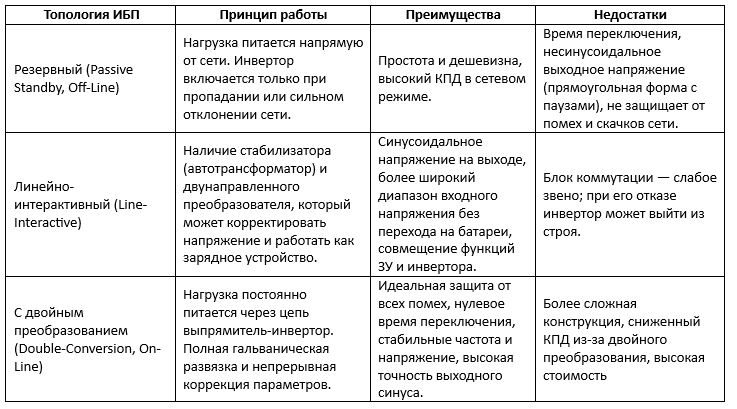

В таблице ниже представлены ключевые характеристики трех основных топологий ИБП:

Технологические прорывы: от механики к интеллекту

Эволюция ИБП не ограничилась сменой топологий. Ключевые технологические прорывы кардинально повысили их эффективность и надежность.

Рождение «идеального синуса»: эра IGBT и ШИМ. Качественный скачок в формировании выходного напряжения произошел с переходом на IGBT-транзисторы и широтно-импульсную модуляцию (ШИМ). В ИБП с двойным преобразованием инверторы на IGBT, работающие на частотах 10-50 кГц, в паре с выходными фильтрами позволили формировать на выходе практически идеальную синусоиду напряжения с низким коэффициентом нелинейных искажений (THD), что критически важно для чувствительной электроники и двигателей.

Победа над нелинейными нагрузками: понимание крест-фактора. С распространением импульсных блоков питания (ПК, серверы, ЧПУ) возникла проблема крест-фактора (Crest Factor) — отношения пикового значения тока к его действующему значению. У импульсных нагрузок он может достигать 3-5, создавая высокие пиковые токи, которые перегружают ИБП со слабыми инверторами. Современные ИБП, особенно топологии двойного преобразования, разработаны для работы с высоким крест-фактором (обычно до 3:1 и выше), что гарантирует стабильность даже при питании сложной нелинейной нагрузки.

Обеспечение бесперебойности: система байпасов. Для повышения отказоустойчивости в ИБП средней и большой мощности внедрены системы байпаса.

Статический (автоматический) байпас — это электронная схема на тиристорах, которая за миллисекунды переводит нагрузку напрямую на сеть в случае перегрузки или внутренней неисправности ИБП, обеспечивая непрерывность питания.
Сервисный (ручной) байпас — механический переключатель, позволяющий полностью обесточить ИБП для безопасного обслуживания, не прерывая питание подключенного оборудования.

Виртуальная синхронная машина (ВСМ): итог эволюции

Современные ИБП с двойным преобразованием, использующие технологию виртуальной синхронной машины (ВСМ), представляют собой не просто источник резервного питания, а интеллектуальный узел энергосистемы. ВСМ — это устройство, состоящее из силовой преобразовательной техники и программного обеспечения, которое управляется по алгоритму, имитирующему поведение реального синхронного генератора в режиме статизма по частоте.

Ключевым практическим преимуществом этого подхода является возможность создания высоконадежных параллельных систем без использования традиционных плат параллельной работы и интерфейсных кабелей.

Принципы и преимущества параллельной работы ИБП в режиме ВСМ:

1. Автоматическая синхронизация и распределение нагрузки: ИБП в параллельной системе, измеряя частоту выходного напряжения на общей силовой шине 0,4 кВ, автоматически синхронизируются друг с другом. За счет подстройки выходных частот они равномерно делят нагрузку между собой. В случае отключения или отказа одного из ИБП нагрузка автоматически перераспределяется между оставшимися в работе, обеспечивая резервирование по схеме N+1.

2. Повышенная надежность: Отсутствие в системе единого контроллера, плат параллельной работы и кабелей связи между ИБП устраняет единые точки отказа, что существенно повышает общую надежность системы электропитания.

3. Гибкость и масштабируемость: Режим ВСМ позволяет производить «горячее» наращивание мощности системы, а также отключать любой из ИБП для проведения технического обслуживания, не прерывая питание нагрузки. Система поддерживает работу ИБП:

От одного или разных вводов (источников), не синхронизированных по частоте и напряжению.
От собственных аккумуляторных батарей (АКБ) или от одного общего комплекта АКБ.
В конфигурациях с большим количеством ИБП, в том числе различной мощности, с автоматическим пропорциональным распределением нагрузки.

4.Функция «Энергороутера»: Данная технология открывает возможность для перераспределения энергии между различными вводами и нагрузками.

Перспективы: Перевод в режим ВСМ не только ИБП, но и инверторов возобновляемых источников энергии (ВИЭ), подключенных к общей шине переменного тока 0,4 кВ, позволит кардинально улучшить устойчивость локальных энергетических систем.

Таким образом, ИБП с режимом виртуальной синхронной машины трансформируются из простого защитного устройства в активный, интеллектуальный и гибкий элемент Smart Grid, способный обеспечить бесперебойное и отказоустойчивое электроснабжение для самых требовательных потребителей, таких как стекольные производства.

Как мы убедились, современный ИБП — это сложная многофункциональная система, выбор которой определяет не только стабильность работы оборудования, но и качество готовой продукции, и в конечном счете — рентабельность всего стекольного производства.

Универсальных решений не существует. То, что идеально для серверной, может быть неприемлемо для линии закалки, а требования к системе питания печи отличаются от требований к освещению цеха. Именно поэтому ключом к успеху является глубокий анализ и индивидуальный проект.

Для выработки оптимального решения специалисты Комитета по энергоэффективным технологиям Ассоциации "СтеклоСоюз" России и инженеры ООО "РиМтехэнерго" готовы объединить свой экспертный потенциал. Мы предлагаем комплексный подход: от аудита вашей энергосистемы и моделирования режимов работы до подбора оборудования, проектирования и построения надежной системы гарантированного питания, полностью соответствующей уникальным особенностям вашего предприятия.
